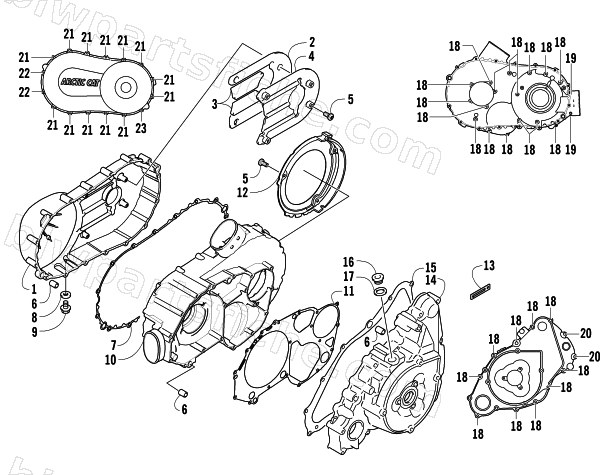

2006 Arctic Cat 650 H1 AUTOMATIC TRANSMISSION 4X4 SE — CLUTCH/V-BELT/MAGNETO COVER ASSEMBLY
2006 650 H1 AUTOMATIC TRANSMISSION 4X4 SE
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0806-088 | COVER,CVT,H1 | 1 | $227.95 | |
| 2 | 0806-015 | DAMPER, V-BELT COVER NO.1 | 1 | $20.63 | |
| 3 | 0806-016 | DAMPER, V-BELT COVER NO.2 | 1 | $16.95 | |
| 4 | 0806-017 | PLATE, V-BELT COVER | 1 | $19.95 | |
| 5 | 0826-029 | SCREW,MACH-TSPH M6 X1X12 W/ THD LOCK | 1 | $0.68 | |
| 6 | 0829-002 | DOWEL, SPLIT, 13 x 18 | 1 | $2.88 | |
| 7 | 0830-174 | GASKET,CVT COVER | 1 | $30.95 | |
| 8 | 0830-013 | WASHER,CRUSH, 8 x 16 x 1 | 1 | $1.09 | |
| 9 | 8408-812 | SCREW,CAP-HFH M8X1.25X12 CL8.8 Z&Y | 1 | $1.78 | |
| 10 | 0837-006 | KIT,CLUTCH COVER | 1 | $454.95 | |
| 11 | 0830-116 | GASKET,COVER-CLUTCH | 1 | $50.95 | |
| 12 | 0806-048 | SEAL,AIR INTAKE | 1 | $30.95 | |
| 13 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 | |
| 14 | 0806-127 | KIT, COVER-MAGNETO | 1 | $251.95 | |
| 15 | 0830-128 | GASKET,MAGNETO COVER | 1 | $23.39 | |
| 16 | 0806-022 | PLUG, TDC CHECK | 1 | $38.95 | |
| 17 | 0830-015 | WASHER, CRUSH, 16 x 22 x 2 | 1 | $1.92 | |
| 18 | 8468-640 | SCREW,MACH-TSPNH M6X1.0X40 CL8.8 BLK | 1 | $0.68 | |
| 19 | 8468-675 | SCREW,MACH-TSPNH M6X1.0X75 CL8.8 BLK | 1 | $1.09 | |
| 20 | 8468-625 | SCREW,MACH-TSPNH M6X1.0X25 CL8.8 BLK | 1 | $0.68 | |
| 21 | 8468-645 | SCREW,MACH-TSPNH M6X1.0X45 CL8.8 BLK | 1 | $1.23 | |
| 22 | 8468-655 | SCREW,MACH-TSPNH M6X1.0X55 CL8.8 BLK | 1 | $1.30 | |
| 23 | 8470-645 | SCREW,MACH-TSFH M6X1.0X45 CL8.8 Z&Y | 1 | $1.09 |
