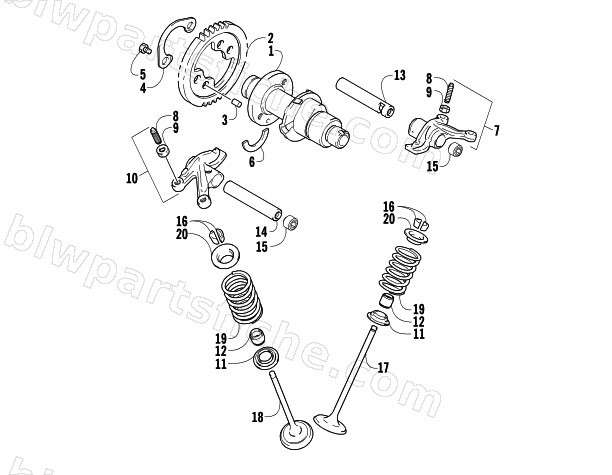

2006 Arctic Cat 650 H1 AUTOMATIC TRANSMISSION 4X4 SE CA — CAMSHAFT/VALVE ASSEMBLY
2006 650 H1 AUTOMATIC TRANSMISSION 4X4 SE CA
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0809-245 | R/B 0809-357 | 1 | $389.95 | |
| 2 | 0809-212 | CAM SPROCKET | 1 | $38.95 | |
| 3 | 0829-049 | PIN,SOLID DOWEL-M5X8 | 1 | $1.37 | |
| 4 | 0828-004 | WASHER,LOCK CAMSHAFT | 1 | $3.02 | |
| 5 | 0826-034 | SCREW,CAP HH-M6-1x10.5 W/THD LOCK | 1 | $0.68 | |
| 6 | 0809-003 | PLATE,CAM RETAINER | 1 | $15.11 | |
| 7 | 0809-234 | R/B 0809-318 | 1 | $248.95 | |
| 8 | 0809-240 | SCREW,LASH ADJUSTMENT | 1 | $0.26 | |
| 9 | 0827-059 | NUT,HEX M5X0.5 | 1 | $0.26 | |
| 10 | 0809-237 | R/B 0809-319 | 1 | $248.95 | |
| 11 | 0809-230 | SEAT,VALVE SPRING | 1 | $4.26 | |
| 12 | 0830-186 | SEAL,VALVE STEM | 1 | $10.97 | |
| 13 | 0809-241 | SHAFT,ROCKER ARM-INTAKE | 1 | $24.77 | |
| 14 | 0809-242 | SHAFT,ROCKER ARM-EXHAUST | 1 | $24.77 | |
| 15 | 0831-041 | PLUG, ROCKER ARM, M14 X 1.5 X 14 | 1 | $12.95 | |
| 16 | 0809-233 | KEEPER,VALVE | 1 | $2.61 | |
| 17 | 0809-228 | VALVE,INTAKE-31.6MM | 1 | $32.95 | |
| 18 | 0809-229 | VALVE,EXHAUST-27.9MM | 1 | $64.95 | |
| 19 | 0809-231 | SPRING,VALVE | 1 | $5.92 | |
| 20 | 0809-232 | RETAINER,UPPER,SPRING | 1 | $16.49 |
