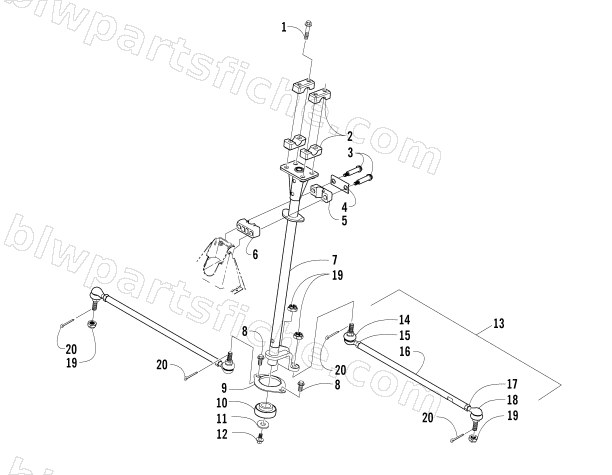

2006 Arctic Cat 500 AUTOMATIC TRANSMISSION 4X4 FIS LE — STEERING POST ASSEMBLY
2006 500 AUTOMATIC TRANSMISSION 4X4 FIS LE
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 8408-860 | SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y | 1 | $1.37 | |
| 2 | 0405-035 | CAP,STEERING ADJUSTER | 1 | $17.87 | |
| 3 | 0423-505 | SCREW,SHOULDER-M8-1.25X45 | 1 | $1.78 | |
| 4 | 0405-166 | CAP, HOUSING-BLACK | 1 | $37.95 | |
| 5 | 0405-139 | HOUSING,UPPER | 1 | $6.47 | |
| 6 | 0405-138 | HOUSING,LOWER | 1 | $10.97 | |
| 7 | 1436-431 | KIT,STEERING POST | 1 | $150.95 | |
| 8 | 8408-816 | SCREW,CAP-HFH M8X1.25X16 CL8.8 Z&Y | 1 | $0.68 | |
| 9 | 0602-233 | FLANGE,BRG-TWO MTG HOLE | 1 | $4.26 | |
| 10 | 0405-052 | BEARING, (ATV-BB-4) LOW SPEED-STEERING | 1 | $49.95 | |
| 11 | 0423-073 | WASHER,FLAT-1.38 OD X .413 ID X.134 TH | 1 | $1.50 | |
| 12 | 8409-020 | SCREW,CAP-HFH M10X1.25X20 CL10.9 Z&Y | 1 | $0.54 | |
| 13 | 0505-872 | TIE ROD-ASSY | 1 | $231.95 | |
| 14 | 0505-875 | ROD END PKG,TIE ROD-LH THREAD | 1 | $54.95 | |
| 15 | 0423-013 | NUT,HEX M10-1.25(LH) Z&Y | 1 | $1.09 | |
| 16 | 0405-281 | ROD,TIE | 1 | $41.95 | |
| 17 | 8420-002 | NUT,HEX - M10 X 1.25 CL8 Z&Y | 1 | $0.68 | |
| 18 | 0405-502 | R/B 0505-874 | 1 | $54.95 | |
| 19 | 0423-157 | NUT, TOP-LOCK | 1 | $0.95 | |
| 20 | 0623-175 | PIN,COTTER 3/32 X 1 | 1 | $0.40 |
