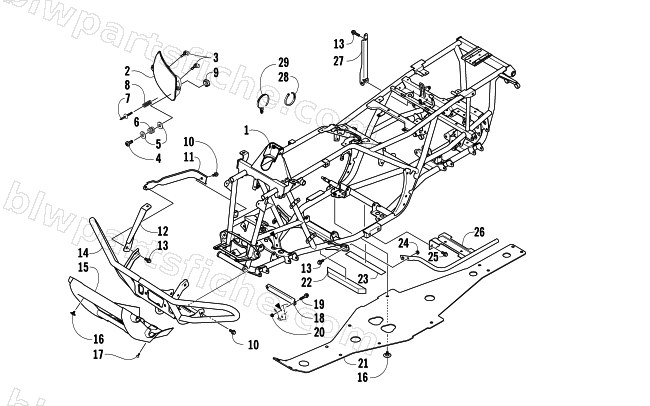

2006 Arctic Cat 400 AUTOMATIC TRANSMISSION 4X4 TBX — FRAME AND RELATED PARTS
2006 400 AUTOMATIC TRANSMISSION 4X4 TBX
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1506-719 | FRAME,PAINTED BLACK(A-BODY)TBX II | 1 | $1,073.29 | |
| 2 | 0509-044 | HEADLIGHT,RH-ASSY | 1 | $163.95 | |
| 2 | 0509-035 | HEADLIGHT, LH - ASSY | 1 | $163.95 | |
| 3 | 0409-055 | BULB,HEADLIGHT-881 | 1 | $20.95 | |
| 4 | 0623-785 | SCREW,SELF TAP-HWH #10-16 X 1 TYPE B Z&Y | 1 | $0.68 | |
| 5 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 6 | 0423-447 | GROMMET,GAUGE MOUNT | 1 | $2.19 | |
| 7 | 0423-514 | STUD,DOUBLE END-M5X.8 | 1 | $4.95 | |
| 8 | 0423-522 | SPRING,ADJUSTMENT-HEADLIGHT | 1 | $1.92 | |
| 9 | 0423-513 | KNOB,ADJUSTMENT-M5 | 1 | $5.65 | |
| 10 | 8409-020 | SCREW,CAP-HFH M10X1.25X20 CL10.9 Z&Y | 1 | $0.54 | |
| 11 | 1506-596 | CHANNEL,BUMPER MOUNTING-BLACK | 1 | $30.95 | |
| 12 | 1506-562 | BRACKET,BUMPER-RH-BLACK | 1 | $30.95 | |
| 12 | 1506-563 | BRACKET,BUMPER-LH-BLACK | 1 | $30.95 | |
| 13 | 8408-816 | SCREW,CAP-HFH M8X1.25X16 CL8.8 Z&Y | 1 | $0.68 | |
| 14 | 1506-855 | BUMPER,FRONT-BLACK (A-BODY) | 1 | $208.95 | |
| 15 | 1406-360 | FASCIA,BUMPER-FRONT (BLACK) | 1 | $54.95 | |
| 16 | 0423-101 | SCREW,BODY-6MM | 1 | $2.06 | |
| 17 | 0423-419 | SCREW,MACH-TSTRH-M6-1.0 X 16 BLACK | 1 | $0.95 | |
| 18 | 2516-852 | BRACE,A-ARM-PTD BLACK | 1 | $20.63 | |
| 19 | 8409-025 | SCREW,CAP-HFH M10X1.25X25 CL10.9 Z&Y | 1 | $1.50 | |
| 20 | 8428-002 | NUT,HEX FLG- CLINCH LOCK- M10-1.25 Z&Y | 1 | $5.09 | |
| 21 | 1406-176 | PANEL,BELLY | 1 | $180.95 | |
| 22 | 1506-067 | FOAM, FRAME | 1 | $3.16 | |
| 23 | 0406-289 | PAD,BATTERY-TOP RR | 1 | $1.78 | |
| 24 | 8424-802 | NUT,HEX-FLG M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 25 | 8409-016 | SCREW,CAP-HFH M10X1.25X16 CL10.9 Z&Y | 1 | $1.50 | |
| 26 | 1506-590 | FOOTREST,RH-BLACK (TBX II) | 1 | $79.95 | |
| 26 | 1506-591 | FOOTREST,LH-BLACK (TBX II) | 1 | $79.95 | |
| 27 | 1506-548 | CHANNEL,SUPPORT-SHOCK RH-BLACK | 1 | $27.95 | |
| 28 | 0623-751 | CABLE TIE,REUSABLE-('98 440 PRO) | 1 | $0.95 | |
| 29 | 0423-075 | TIE,CABLE-PUSH MOUNT | 1 | $0.95 |
