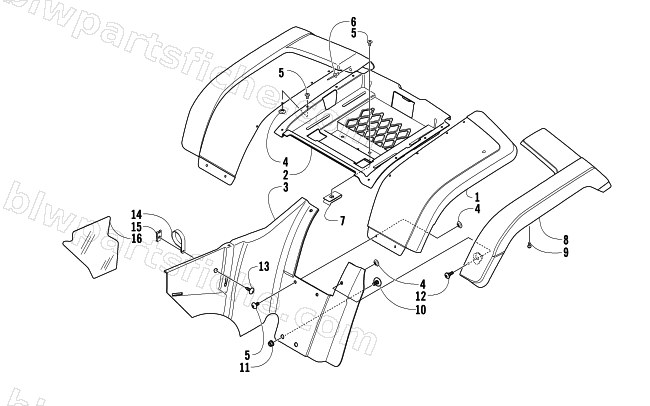

2005 Arctic Cat 500 AUTOMATIC TRANSMISSION 4X4 TRV — REAR BODY PANEL ASSEMBLY
2005 500 AUTOMATIC TRANSMISSION 4X4 TRV
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0506-909 | PANEL, FENDER REAR RH GREEN | 1 | $181.95 | |
| 1 | 0506-911 | PANEL, FENDER REAR LH GREEN | 1 | $486.95 | |
| 1 | 0506-908 | PANEL, FENDER RH REAR RED | 1 | $371.95 | |
| 1 | 0506-910 | PANEL, FENDER REAR LH RED | 1 | $371.95 | |
| 1 | 1506-228 | FENDER,REAR-RIGHT (LIME GRN) | 1 | $324.95 | |
| 1 | 1506-230 | FENDER,REAR-LEFT (LIME GRN) | 1 | $324.95 | |
| 2 | 0506-935 | TRAY,UNDERSEAT STORAGE-ROUTED | 1 | $307.95 | |
| 3 | 0506-923 | FENDER EXTENSION-RH | 1 | $324.95 | |
| 3 | 0506-924 | FENDER EXTENSION-LH | 1 | $324.95 | |
| 4 | 0423-077 | NUT,T-W/TEETH (6MM) | 1 | $3.44 | |
| 5 | 8468-616 | SCREW,MACH-TSPNH M6X1.0X16 CL8.8 BLK | 1 | $0.68 | |
| 6 | 0423-046 | RIVET, PLASTIC - DH - .246X.157-.394 BLK | 1 | $1.09 | |
| 7 | 0423-031 | NUT,SPEED M6 X 1.0 U-TYPE | 1 | $0.95 | |
| 8 | 0506-552 | FLARE, REAR RH | 1 | $79.95 | |
| 8 | 0506-553 | FLARE, REAR LH | 1 | $79.95 | |
| 9 | 0423-342 | SCREW,SELF TAPPING-.1875 X .75 | 1 | $0.26 | |
| 10 | 0423-101 | SCREW,BODY-6MM | 1 | $2.06 | |
| 11 | 8424-602 | NUT,HEX-FLG M6X1.0 CL8 Z&Y | 1 | $0.26 | |
| 12 | 0423-355 | SCREW, SHOULDER-M6-1.0 X 18-BLK | 1 | $0.95 | |
| 13 | 0623-784 | R/B 2623-163 | 1 | $0.35 | |
| 14 | 0423-044 | CLAMP,TUBE-1" ARDEN(COV 1709 ZI) | 1 | $2.61 | |
| 15 | 0423-466 | CLIP,U-TYPE-TINNERMAN-(D1787-10-4) | 1 | $1.92 | |
| 16 | 1406-262 | SHIELD, HEAT - SIDE PANEL | 1 | $54.95 |
