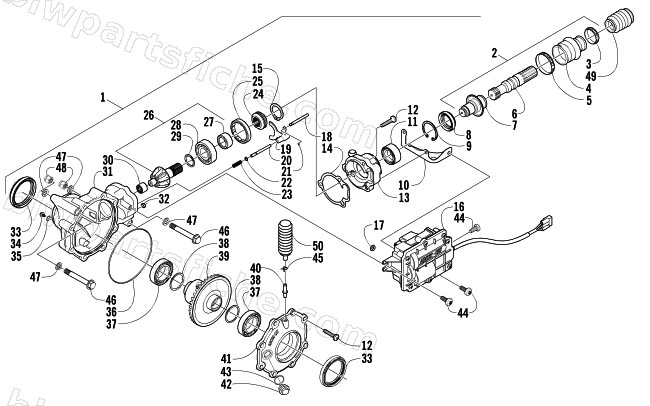

2005 Arctic Cat 500 AUTOMATIC TRANSMISSION 4X4 TRV — FRONT DRIVE GEARCASE ASSEMBLY
2005 500 AUTOMATIC TRANSMISSION 4X4 TRV
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0502-474 | GEARCASE, FR(3.6)-ASSY | 1 | $2,446.95 | |
| 2 | 0502-385 | SHAFT, PROPELLER - ASSEMBLY(500) | 1 | $232.95 | |
| 3 | 0423-411 | CLAMP,30MM-BOOT | 1 | $4.26 | |
| 4 | 0402-985 | BOOT,COUPLER (TBX) | 1 | $6.75 | |
| 5 | 0423-393 | CLAMP,42mm DIA - BOOT | 1 | $4.40 | |
| 6 | 1402-045 | SHAFT, OUTPUT (500) | 1 | $50.95 | |
| 7 | 1502-085 | SHAFT,INPUT-ASSEMBLY | 1 | $90.95 | |
| 8 | 1402-011 | SEAL | 1 | $5.51 | |
| 9 | 0423-423 | RING,RETAINING (HOUSING ID:55) | 1 | $4.13 | |
| 10 | 0502-347 | BRACKET,ACTUATOR-WELDMENT | 1 | $26.95 | |
| 11 | 1402-043 | BEARING, BALL - DOUBLE ROW | 1 | $69.95 | |
| 12 | 0423-118 | SCREW,SELF TAP-TSPNH M8X1.25X40 | 1 | $1.78 | |
| 13 | 0502-406 | HOUSING, SELECTOR - MACH | 1 | $110.95 | |
| 14 | 0402-947 | GASKET, FLANGE | 1 | $3.16 | |
| 15 | 0423-417 | RING,RETAINING-EXT 30 | 1 | $8.21 | |
| 16 | 0502-296 | ACTUATOR (3 WIRE) | 1 | $381.95 | |
| 18 | 0402-997 | PUSHROD,SELECTOR | 1 | $66.95 | |
| 19 | 0402-998 | FORK,SELECTOR | 1 | $82.95 | |
| 20 | 0402-417 | SHAFT,SHUTTLE | 1 | $20.63 | |
| 21 | 0423-402 | RING,RETAINING-4MM EXT. | 1 | $3.16 | |
| 22 | 0423-147 | O-RING,3X 2MM | 1 | $1.50 | |
| 23 | 0402-999 | SPRING,RETURN-4WD | 1 | $1.78 | |
| 24 | 0402-413 | COUPLER,DRIVE | 1 | $66.95 | |
| 25 | 0402-357 | COLLAR,LOCKING (M64-1.5 RH) | 1 | $50.95 | |
| 26 | 0502-123 | GEAR,PINION (10T) SUB-ASSY | 1 | $346.95 | |
| 27 | 0402-336 | COLLAR, RETAINING | 1 | $50.95 | |
| 28 | 0402-327 | BEARING,BALL (6305) | 1 | $26.95 | |
| 29 | 0402-424 | SHIM,25.7X34.9X1.3 | 1 | $10.95 | |
| 29 | 0402-425 | SHIM,25.7X34.9X1.4 | 1 | $10.95 | |
| 29 | 0402-426 | SHIM,25.7X34.9X1.5 | 1 | $12.95 | |
| 29 | 0402-427 | SHIM,25.7X34.9X1.6 | 1 | $10.95 | |
| 29 | 0402-428 | SHIM,25.7X34.9X1.7 | 1 | $12.95 | |
| 30 | 0402-328 | BEARING,NEEDLE (16NQ2316) | 1 | $17.87 | |
| 31 | 0502-514 | HOUSING, GEARCASE - MACHINED | 1 | $248.95 | |
| 32 | 0402-411 | PIN,DOWEL | 1 | $6.89 | |
| 33 | 2402-150 | SEAL,GEARCASE-HR | 1 | $23.39 | |
| 34 | 1402-210 | PLUG,DRAIN-MAGNETIC | 1 | $20.63 | |
| 35 | 0423-153 | O-RING, GEARCASE,6X1.5MM | 1 | $3.96 | |
| 36 | 0423-149 | O-RING,150X 2MM | 1 | $17.87 | |
| 37 | 0402-393 | BEARING,BALL-SR(6008 Z C-O) | 1 | $17.87 | |
| 38 | 0402-405 | SHIM,41X49X1.3 | 1 | $10.97 | |
| 38 | 0402-406 | SHIM,41X49X1.4 | 1 | $10.97 | |
| 38 | 0402-407 | SHIM,41X49X1.5 | 1 | $10.97 | |
| 38 | 0402-408 | SHIM,41X49X1.6 | 1 | $12.35 | |
| 38 | 0402-409 | SHIM,41X49X1.7 | 1 | $10.97 | |
| 39 | 0502-124 | GEAR,RING (36T) - WELDMENT | 1 | $567.95 | |
| 40 | 1402-104 | BARB, STRAIGHT | 1 | $50.95 | |
| 41 | 0502-121 | COVER,GEARCASE-FR MACH | 1 | $122.95 | |
| 42 | 0402-333 | PLUG, FILL | 1 | $13.73 | |
| 43 | 0423-154 | O-RING, GEARCASE,20 X 2.5MM | 1 | $3.16 | |
| 44 | 0423-396 | SCREW,SELF TAP-TSPH M6-1.0X15 | 1 | $1.09 | |
| 45 | 0423-315 | CLAMP, HOSE-DOUBLE WIRE | 1 | $0.95 | |
| 46 | 0423-404 | SCREW,CAP-HFH M10X1.25X120 CL10.9 Z&Y | 1 | $3.30 | |
| 47 | 0423-426 | WASHER,FLAT-.438X.875X.125 | 1 | $0.68 | |
| 48 | 8428-002 | NUT,HEX FLG- CLINCH LOCK- M10-1.25 Z&Y | 1 | $5.09 | |
| 49 | 0402-966 | BOOT,PROP SHAFT (LONG) | 1 | $13.73 | |
| 50 | 1402-620 | BLADDER,CASE | 1 | $12.35 |
