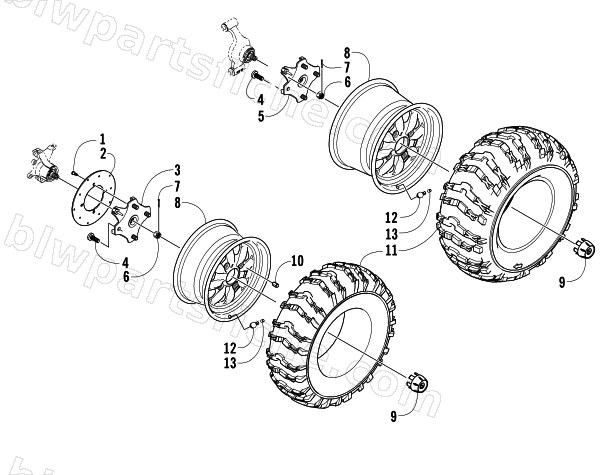

2005 Arctic Cat 500 AUTOMATIC TRANSMISSION 4X4 FIS — WHEEL AND TIRE ASSEMBLY
2005 500 AUTOMATIC TRANSMISSION 4X4 FIS
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0423-557 | SCREW,SHLDR-TSPH M6-1.0X18MM Z&Y W/2353 | 1 | $0.68 | |
| 2 | 1436-164 | KIT-DISC,BRAKE | 1 | $58.95 | |
| 3 | 1502-462 | HUB - ASSEMBLY (W/DISC PEARCH) | 1 | $177.95 | |
| 4 | 0402-974 | STUD,WHEEL-M10X1.25 (Z&C) | 1 | $3.16 | |
| 5 | 0423-407 | PIN,COTTER-1/8X1-1/2 | 1 | $0.40 | |
| 6 | 0423-394 | NUT,CASTLE FLANGE-M18X1.5 Z&Y | 1 | $13.73 | |
| 7 | 0402-856 | WHEEL ASSY-GRAY 12" | 1 | $114.95 | |
| 7 | 1402-127 | WHEEL - PLATINUM 12" | 1 | $114.95 | |
| 8 | 0423-408 | NUT,LUG-M10 | 1 | $1.37 | |
| 8 | 1402-286 | WHEEL,SPOKED-12X6.0(FR) | 1 | $234.95 | |
| 8 | 1402-287 | WHEEL,SPOKED-12X7.5 (RR) | 1 | $252.95 | |
| 9 | 1402-100 | TIRE, BADLANDS XTR - (25X8-12) | 1 | $120.59 | |
| 9 | 1402-325 | CAP,WHEEL-8 SPOKE | 1 | $26.95 | |
| 10 | 0402-064 | VALVE STEM(412-50)(SCHRADER) | 1 | $3.44 | |
| 10 | 0423-556 | NUT,LUG-CHROME | 1 | $5.51 | |
| 12 | 1502-464 | HUB,ASSEMBLY (W/O DISC PEARCH) | 1 | $129.95 | |
| 13 | 0402-858 | WHEEL,REAR-ASSY (GRAY) 12" | 1 | $114.95 | |
| 13 | 1402-115 | WHEEL - PLATINUM 12" | 1 | $114.95 | |
| 14 | 1402-137 | TIRE, BADLANDS XTR - (25X11-12) | 1 | $244.95 |
