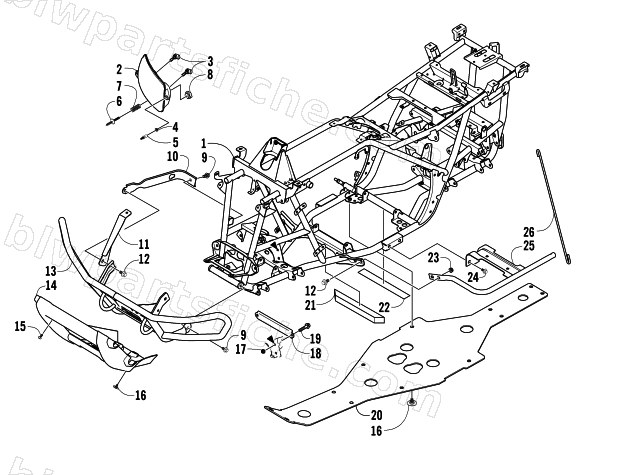

2005 Arctic Cat 500 AUTOMATIC TRANSMISSION 4X4 FIS — FRAME AND RELATED PARTS
2005 500 AUTOMATIC TRANSMISSION 4X4 FIS
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1506-822 | FRAME,PAINTED BLACK | 1 | $1,136.79 | |
| 2 | 0509-076 | HEADLIGHT,RH-ASSY | 1 | $163.95 | |
| 2 | 0509-077 | HEADLIGHT,LH-ASSY | 1 | $137.95 | |
| 3 | 0409-055 | BULB,HEADLIGHT-881 | 1 | $20.95 | |
| 4 | 0423-452 | SOCKET,MOUNTING-BALL | 1 | $4.95 | |
| 5 | 0423-515 | STUD,BALL-8.0 DIA X M5 | 1 | $6.95 | |
| 6 | 0423-514 | STUD,DOUBLE END-M5X.8 | 1 | $4.95 | |
| 7 | 0423-522 | SPRING,ADJUSTMENT-HEADLIGHT | 1 | $1.92 | |
| 8 | 0423-513 | KNOB,ADJUSTMENT-M5 | 1 | $5.65 | |
| 9 | 8409-020 | SCREW,CAP-HFH M10X1.25X20 CL10.9 Z&Y | 1 | $0.54 | |
| 10 | 1506-596 | CHANNEL,BUMPER MOUNTING-BLACK | 1 | $30.95 | |
| 11 | 1506-562 | BRACKET,BUMPER-RH-BLACK | 1 | $30.95 | |
| 11 | 1506-563 | BRACKET,BUMPER-LH-BLACK | 1 | $30.95 | |
| 12 | 8408-816 | SCREW,CAP-HFH M8X1.25X16 CL8.8 Z&Y | 1 | $0.68 | |
| 13 | 1506-855 | BUMPER,FRONT-BLACK (A-BODY) | 1 | $208.95 | |
| 13 | 1506-398 | BUMPER,LE-BLACK | 1 | $331.95 | |
| 14 | 1406-360 | FASCIA,BUMPER-FRONT (BLACK) | 1 | $54.95 | |
| 14 | 0411-814 | DECAL,"ARCTIC CAT"-WHT | 1 | $50.95 | |
| 15 | 8477-616 | SCREW,MACH-TSTRH M6X1.0X16 Z&BLK | 1 | $0.68 | |
| 15 | 8424-805 | NUT,HEX FLG-M8X1.25 CL8 RIE BLK | 1 | $0.95 | |
| 16 | 0423-101 | SCREW,BODY-6MM | 1 | $2.06 | |
| 16 | 1506-667 | STRAP,BUMPER SUPPORT-BLACK | 1 | $13.73 | |
| 17 | 8428-002 | NUT,HEX FLG- CLINCH LOCK- M10-1.25 Z&Y | 1 | $5.09 | |
| 17 | 8468-845 | SCREW,MACH-TSPNH M8X1.25X45 CL8.8 BLK | 1 | $4.26 | |
| 18 | 2516-852 | BRACE,A-ARM-PTD BLACK | 1 | $20.63 | |
| 19 | 8409-025 | SCREW,CAP-HFH M10X1.25X25 CL10.9 Z&Y | 1 | $1.50 | |
| 20 | 1406-030 | PANEL,BELLY | 1 | $187.95 | |
| 21 | 1506-067 | FOAM, FRAME | 1 | $3.16 | |
| 21 | 1406-425 | PANEL,BELLY | 1 | $114.95 | |
| 22 | 0406-289 | PAD,BATTERY-TOP RR | 1 | $1.78 | |
| 23 | 8424-802 | NUT,HEX-FLG M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 23 | 1506-615 | BUMPER,REAR-ASSY (LE BLACK) | 1 | $328.95 | |
| 24 | 8409-016 | SCREW,CAP-HFH M10X1.25X16 CL10.9 Z&Y | 1 | $1.50 | |
| 24 | 0406-130 | CAP,BUMPER(RDR17-1420) | 1 | $5.51 | |
| 25 | 1506-380 | FOOTREST,RH-PTD BLACK | 1 | $79.95 | |
| 25 | 1506-379 | FOOTREST,LH-PTD BLACK | 1 | $79.95 | |
| 26 | 1406-298 | ROD, SUPPORT | 1 | $10.95 |
