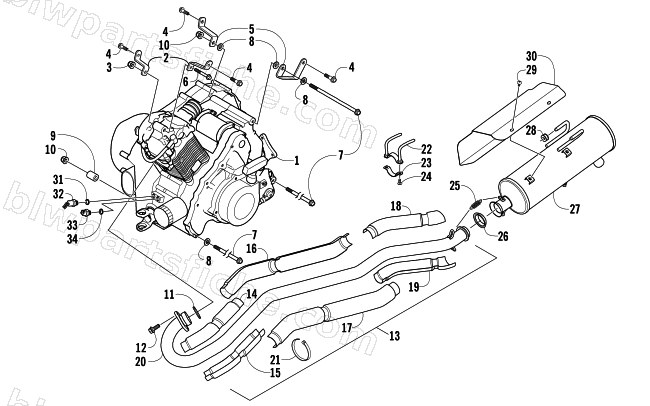

2005 Arctic Cat 400 AUTOMATIC TRANSMISSION 4X4 TBX — ENGINE AND EXHAUST
2005 400 AUTOMATIC TRANSMISSION 4X4 TBX
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0462-040 | ENGINE ASSY(400AFK2 FROM 0463-040) | 1 | $2,578.29 | |
| 2 | 1506-201 | BRACKET, ENGINE MOUNT - RH BLACK (400) | 1 | $20.63 | |
| 2 | 1506-625 | BRACKET,ENGINE MOUNT-LH (PAINTED BLACK) | 1 | $20.95 | |
| 3 | 8424-802 | NUT,HEX-FLG M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 4 | 8408-816 | SCREW,CAP-HFH M8X1.25X16 CL8.8 Z&Y | 1 | $0.68 | |
| 5 | 1506-586 | BRACKET,ENGINE MOUNT-BLACK | 1 | $25.95 | |
| 6 | 8408-860 | SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y | 1 | $1.37 | |
| 7 | 0423-405 | SCREW,CAP-HFH M10X1.25X215 CL10.9 Z&Y | 1 | $6.34 | |
| 8 | 0423-426 | WASHER,FLAT-.438X.875X.125 | 1 | $0.68 | |
| 9 | 1423-025 | SPACER,ENGINE MOUNT | 1 | $10.97 | |
| 10 | 8428-002 | NUT,HEX FLG- CLINCH LOCK- M10-1.25 Z&Y | 1 | $5.09 | |
| 11 | 0412-007 | SEAL,EXHAUST PIPE | 1 | $17.87 | |
| 12 | 8408-820 | SCREW,CAP-HFH M8X1.25X20 CL8.8 Z&Y | 1 | $0.68 | |
| 13 | 0512-244 | PIPE,EXHAUST-ASSEMBLY | 1 | $324.95 | |
| 14 | 0412-292 | SHIELD,EXHAUST-UPPER | 1 | $35.95 | |
| 15 | 0412-293 | SHIELD,EXHAUST-LOWER | 1 | $42.95 | |
| 16 | 0412-294 | SHIELD,EXHAUST-INNER | 1 | $42.95 | |
| 17 | 0412-295 | SHIELD,EXHAUST-OUTER | 1 | $42.95 | |
| 18 | 0412-282 | SHIELD,EXHAUST | 1 | $30.95 | |
| 19 | 0412-283 | SHIELD,EXHAUST | 1 | $30.95 | |
| 20 | 0512-206 | PIPE,EXHAUST-BLACK | 1 | $248.95 | |
| 21 | 0423-317 | CLAMP, HOSE -32/50 (NORMA 962) | 1 | $2.75 | |
| 22 | 0512-200 | HANGER,PIPE-EXHAUST-BLACK | 1 | $49.95 | |
| 23 | 0412-288 | BRACKET,PIPE-BLACK | 1 | $13.73 | |
| 24 | 8477-620 | SCREW,MACH-TSTRH M6X1.0X20 Z&BLK | 1 | $0.54 | |
| 25 | 0612-668 | SPRING,EXTENSION | 1 | $4.68 | |
| 26 | 0612-188 | GASKET,EXH.-TAIL PIPE | 1 | $32.95 | |
| 27 | 0512-195 | MUFFLER,BLACK | 1 | $737.95 | |
| 28 | 0412-577 | BUSHING,MUFFLER | 1 | $2.88 | |
| 29 | 8477-610 | SCREW,MACH-TSTRH M6X1.0X10 Z&BLK | 1 | $0.68 | |
| 30 | 0412-218 | COVER,MUFFLER | 1 | $71.95 | |
| 31 | 3402-013 | GASKET, M16X22X2 | 1 | $3.16 | |
| 32 | 3430-033 | SWITCH, COOL FAN | 1 | $268.95 | |
| 33 | 3530-037 | SWITCH, OIL LAMP | 1 | $196.95 | |
| 34 | 3402-556 | GASKET, OIL LAMP SWITCH | 1 | $12.35 |
