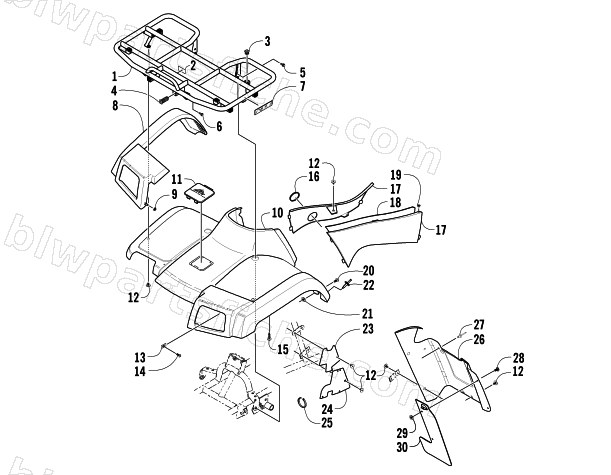

2005 Arctic Cat 400 AUTOMATIC TRANSMISSION 4X4 FIS LE — FRONT BODY PANEL ASSEMBLY
2005 400 AUTOMATIC TRANSMISSION 4X4 FIS LE
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0541-267 | RACK,FRONT FRAME-ASSEMBLY | 1 | $817.95 | |
| 2 | 0411-576 | DECAL,WARNING-TRV RACK (100 LB.) | 1 | $24.77 | |
| 3 | 0441-592 | BUSHING,RACK FRAME | 1 | $4.26 | |
| 4 | 2406-014 | BUSHING,RACK FRAME | 1 | $2.47 | |
| 5 | 8408-816 | SCREW,CAP-HFH M8X1.25X16 CL8.8 Z&Y | 1 | $0.68 | |
| 6 | 0423-360 | SCREW, CAP HFH M8-1.25 X 12 EM- BLK | 1 | $10.95 | |
| 7 | 0411-646 | DECAL,REFLECTOR-YELLOW | 1 | $17.87 | |
| 8 | 1506-158 | FLARE, FRONT RH | 1 | $79.95 | |
| 8 | 1506-159 | FLARE, FRONT LH | 1 | $90.95 | |
| 9 | 0423-357 | NUT, STAMPED-1/4" (SD 25001 SOH) | 1 | $0.95 | |
| 10 | 1506-478 | FENDER, FRONT-ROUTED (L GRN MRP II) | 1 | $806.95 | |
| 11 | 1406-041 | COVER,ACCESS-LIME GREEN (W/LOGO) | 1 | $20.95 | |
| 12 | 0423-101 | SCREW,BODY-6MM | 1 | $2.06 | |
| 13 | 0423-031 | NUT,SPEED M6 X 1.0 U-TYPE | 1 | $0.95 | |
| 14 | 8477-616 | SCREW,MACH-TSTRH M6X1.0X16 Z&BLK | 1 | $0.68 | |
| 15 | 0423-342 | SCREW,SELF TAPPING-.1875 X .75 | 1 | $0.26 | |
| 16 | 0470-404 | GROMMET,GAS VALVE KNOB | 1 | $2.95 | |
| 17 | 0506-722 | PANEL,SIDE-RH-ROUTED-CAT GREEN | 1 | $79.95 | |
| 17 | 0506-723 | PANEL,SIDE-LH-ROUTED-CAT GREEN | 1 | $32.95 | |
| 18 | 0412-142 | SHIELD,HEAT (PSA) | 1 | $32.95 | |
| 19 | 0123-010 | NUT,EXPANSION 10-32 | 1 | $6.75 | |
| 20 | 0423-356 | SCREW, SHOULDER-M6-1.0 X 22 RIE BLK | 1 | $0.95 | |
| 21 | 0423-438 | NUT,T W/TEETH - M6 | 1 | $12.35 | |
| 22 | 0623-362 | RIVET,PLASTIC-REINSTALLABLE | 1 | $0.68 | |
| 23 | 1406-063 | PANEL,FENDER-RH-INNER | 1 | $54.95 | |
| 24 | 1406-481 | PANEL,INNER FENDER | 1 | $114.95 | |
| 25 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 | |
| 26 | 0406-941 | PANEL, KICK-FR-RH-BLACK | 1 | $79.95 | |
| 26 | 1506-193 | PANEL,KICK-FRONT-LH-ROUTED | 1 | $63.95 | |
| 27 | 0423-046 | RIVET, PLASTIC - DH - .246X.157-.394 BLK | 1 | $1.09 | |
| 28 | 0423-361 | SCREW,MACH-TSTRH M6-1.0 X 12 CL8.8 BLK | 1 | $0.95 | |
| 29 | 0423-077 | NUT,T-W/TEETH (6MM) | 1 | $3.44 | |
| 30 | 1506-194 | EXTENSION, FLARE-FRONT | 1 | $32.95 |
