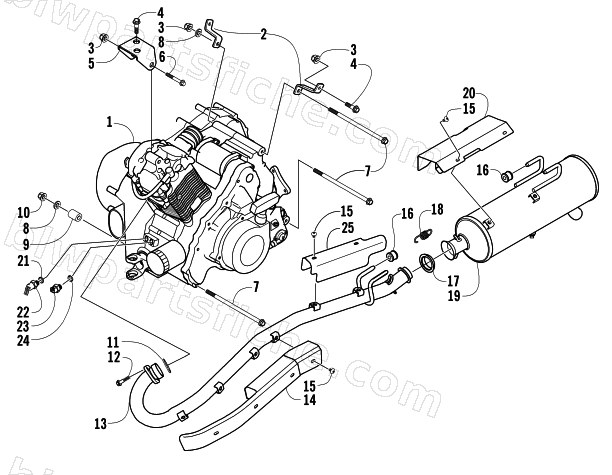

2005 Arctic Cat 400 AUTOMATIC TRANSMISSION 4X4 FIS LE — ENGINE AND EXHAUST
2005 400 AUTOMATIC TRANSMISSION 4X4 FIS LE
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0462-036 | ENGINE ASSY(400DAFK2 0463-036) | 1 | $2,578.29 | |
| 2 | 1506-201 | BRACKET, ENGINE MOUNT - RH BLACK (400) | 1 | $20.63 | |
| 2 | 1506-202 | BRACKET, ENGINE MOUNT - LH BLACK (400) | 1 | $20.63 | |
| 3 | 8424-802 | NUT,HEX-FLG M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 4 | 8408-816 | SCREW,CAP-HFH M8X1.25X16 CL8.8 Z&Y | 1 | $0.68 | |
| 5 | 0506-892 | BRACKET,ENGINE MTG-UPPER-BLACK | 1 | $26.95 | |
| 6 | 8408-860 | SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y | 1 | $1.37 | |
| 7 | 0423-405 | SCREW,CAP-HFH M10X1.25X215 CL10.9 Z&Y | 1 | $6.34 | |
| 8 | 0423-426 | WASHER,FLAT-.438X.875X.125 | 1 | $0.68 | |
| 9 | 1423-025 | SPACER,ENGINE MOUNT | 1 | $10.97 | |
| 10 | 8428-002 | NUT,HEX FLG- CLINCH LOCK- M10-1.25 Z&Y | 1 | $5.09 | |
| 11 | 0412-007 | SEAL,EXHAUST PIPE | 1 | $17.87 | |
| 12 | 8408-820 | SCREW,CAP-HFH M8X1.25X20 CL8.8 Z&Y | 1 | $0.68 | |
| 13 | 0512-178 | PIPE,EXHAUST-BLACK | 1 | $181.95 | |
| 14 | 0412-220 | SHIELD,EXHAUST PIPE | 1 | $37.95 | |
| 15 | 8477-610 | SCREW,MACH-TSTRH M6X1.0X10 Z&BLK | 1 | $0.68 | |
| 16 | 0412-577 | BUSHING,MUFFLER | 1 | $2.88 | |
| 17 | 0612-188 | GASKET,EXH.-TAIL PIPE | 1 | $32.95 | |
| 18 | 0612-668 | SPRING,EXTENSION | 1 | $4.68 | |
| 19 | 0512-139 | MUFFLER,BLACK | 1 | $1,018.95 | |
| 20 | 0412-218 | COVER,MUFFLER | 1 | $71.95 | |
| 21 | 3402-013 | GASKET, M16X22X2 | 1 | $3.16 | |
| 22 | 3430-033 | SWITCH, COOL FAN | 1 | $268.95 | |
| 23 | 3530-037 | SWITCH, OIL LAMP | 1 | $196.95 | |
| 24 | 3402-556 | GASKET, OIL LAMP SWITCH | 1 | $12.35 | |
| 25 | 0412-224 | COVER,EXHAUST PIPE-MIDDLE | 1 | $42.95 |
