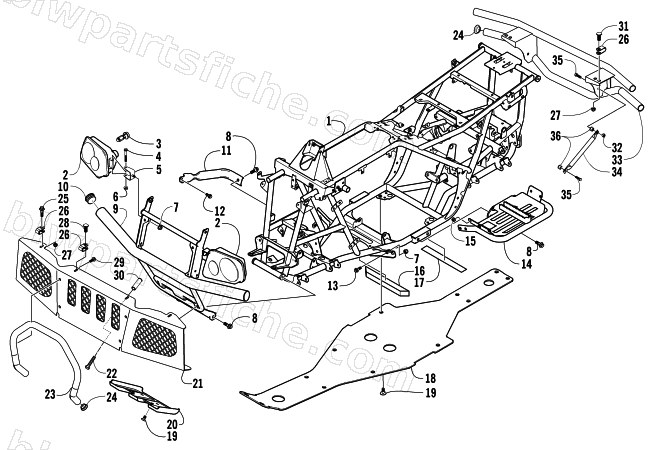

2004 Arctic Cat 650 V-2 4X4 FIS SE CA — FRAME AND RELATED PARTS
2004 650 V-2 4X4 FIS SE CA
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1506-827 | FRAME,PAINTED BLACK(2004 K) | 1 | $1,187.59 | |
| 2 | 0409-032 | HEADLIGHT,RH-ASSY | 1 | $135.95 | |
| 2 | 0409-031 | HEADLIGHT,LH-ASSY | 1 | $135.95 | |
| 3 | 0409-045 | BULB, HEADLIGHT (880) | 1 | $34.95 | |
| 4 | 8410-860 | SCREW,CAP-HFH M8X1.25X60 CL8.8 RIE BLK | 1 | $1.50 | |
| 5 | 0406-945 | BRKT, MTG,-HEADLIGHT | 1 | $29.95 | |
| 6 | 0423-375 | NUT,FLANGE NYLOCK-M8 | 1 | $1.23 | |
| 7 | 8424-802 | NUT,HEX-FLG M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 8 | 8409-020 | SCREW,CAP-HFH M10X1.25X20 CL10.9 Z&Y | 1 | $0.54 | |
| 9 | 0506-544 | BUMPER,FR-BLACK (LG CH) | 1 | $324.95 | |
| 10 | 0406-130 | CAP,BUMPER(RDR17-1420) | 1 | $5.51 | |
| 11 | 1506-596 | CHANNEL,BUMPER MOUNTING-BLACK | 1 | $30.95 | |
| 12 | 8408-812 | SCREW,CAP-HFH M8X1.25X12 CL8.8 Z&Y | 1 | $1.78 | |
| 13 | 8408-816 | SCREW,CAP-HFH M8X1.25X16 CL8.8 Z&Y | 1 | $0.68 | |
| 14 | 0506-534 | FOOTREST,RH-BLACK | 1 | $220.95 | |
| 14 | 1506-351 | FOOTREST,LH-BLACK | 1 | $151.95 | |
| 15 | 8424-602 | NUT,HEX-FLG M6X1.0 CL8 Z&Y | 1 | $0.26 | |
| 16 | 1506-067 | FOAM, FRAME | 1 | $3.16 | |
| 17 | 0406-289 | PAD,BATTERY-TOP RR | 1 | $1.78 | |
| 18 | 1406-425 | PANEL,BELLY | 1 | $114.95 | |
| 19 | 0423-101 | SCREW,BODY-6MM | 1 | $2.06 | |
| 20 | 0406-834 | PLATE, SKID -FWD | 1 | $21.95 | |
| 21 | 1506-319 | BUMPER,FRONT-LIME GREEN (0441-627) | 1 | $208.95 | |
| 22 | 8408-860 | SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y | 1 | $1.37 | |
| 23 | 0541-249 | TUBE,FRONT BUMPER-LIME GREEN | 1 | $126.95 | |
| 24 | 0441-517 | CAP,BUMPER | 1 | $2.95 | |
| 25 | 8020-135 | SCREW,CAP-HFH 5/16-18 X 1.50 G5 Z&Y | 1 | $1.64 | |
| 26 | 1506-322 | BRACKET,CLAMP-LIME GREEN (.75 ID) | 1 | $5.65 | |
| 27 | 8040-426 | NUT,HEX LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 28 | 8011-135 | BOLT,CRG,5/16-18X1.50 GR1 Z&Y | 1 | $0.95 | |
| 29 | 8408-820 | SCREW,CAP-HFH M8X1.25X20 CL8.8 Z&Y | 1 | $0.68 | |
| 30 | 0441-628 | SPACER,375IDx750ODx1.312L-Z&C | 1 | $8.95 | |
| 31 | 8011-136 | BOLT,CRG 5/16-18X1.75 GR1 Z&Y | 1 | $1.23 | |
| 32 | 8422-002 | NUT,HEX-THK NYL M10X1.25 CL8 Z&Y | 1 | $0.95 | |
| 33 | 1506-318 | BUMPER,REAR-LIME GREEN (0441-485) | 1 | $192.95 | |
| 34 | 1506-321 | SUPPORT,BUMPER-LIME GREEN | 1 | $33.95 | |
| 35 | 8409-040 | SCREW,CAP-HFH M10X1.25X40 CL10.9 Z&Y | 1 | $1.50 | |
| 36 | 0441-804 | SPACER (.750 OD X.438 ID X.563 LG) | 1 | $6.95 |
