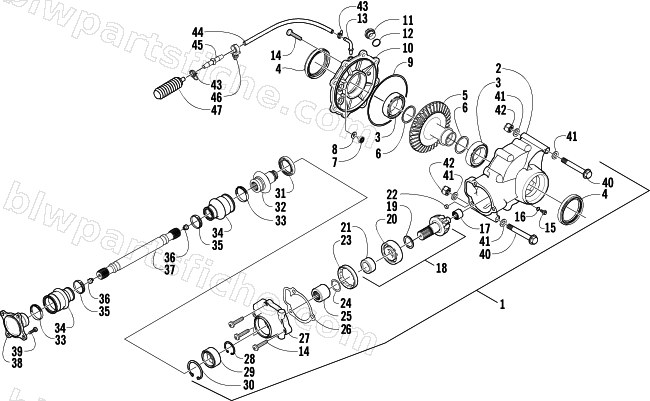

2004 Arctic Cat 500 MANUAL TRANSMISSION 4X4 FIS — REAR DRIVE GEARCASE ASSEMBLY
2004 500 MANUAL TRANSMISSION 4X4 FIS
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0502-453 | GEARCASE, REAR (3.6) - ASSY | 1 | $1,661.95 | |
| 2 | 0502-352 | HOUSING,GEARCASE-MACH | 1 | $228.95 | |
| 3 | 0402-393 | BEARING,BALL-SR(6008 Z C-O) | 1 | $17.87 | |
| 4 | 2402-150 | SEAL,GEARCASE-HR | 1 | $23.39 | |
| 5 | 0402-965 | GEAR,RING-RR (36T-IS) | 1 | $314.95 | |
| 6 | 0402-405 | SHIM,41X49X1.3 | 1 | $10.97 | |
| 6 | 0402-406 | SHIM,41X49X1.4 | 1 | $10.97 | |
| 6 | 0402-407 | SHIM,41X49X1.5 | 1 | $10.97 | |
| 6 | 0402-408 | SHIM,41X49X1.6 | 1 | $12.35 | |
| 6 | 0402-409 | SHIM,41X49X1.7 | 1 | $10.97 | |
| 7 | 0402-326 | BUTTON,THRUST | 1 | $6.34 | |
| 8 | 0402-429 | SHIM,6.3X18X1.3 | 1 | $10.97 | |
| 8 | 0402-430 | SHIM,6.3X18X1.4 | 1 | $12.35 | |
| 8 | 0402-431 | SHIM,6.3X18X1.5 | 1 | $12.35 | |
| 8 | 0402-432 | SHIM,6.3X18X1.6 | 1 | $10.97 | |
| 8 | 0402-433 | SHIM,6.3X18X1.7 | 1 | $12.35 | |
| 9 | 0423-149 | O-RING,150X 2MM | 1 | $17.87 | |
| 10 | 0502-346 | COVER,GEARCASE-MACH | 1 | $99.95 | |
| 11 | 0402-333 | PLUG, FILL | 1 | $13.73 | |
| 13 | 1402-102 | BARB, 90 DEGREE | 1 | $66.95 | |
| 14 | 0423-118 | SCREW,SELF TAP-TSPNH M8X1.25X40 | 1 | $1.78 | |
| 15 | 1402-210 | PLUG,DRAIN-MAGNETIC | 1 | $20.63 | |
| 16 | 0423-153 | O-RING, GEARCASE,6X1.5MM | 1 | $3.96 | |
| 17 | 0402-328 | BEARING,NEEDLE (16NQ2316) | 1 | $17.87 | |
| 18 | 0502-123 | GEAR,PINION (10T) SUB-ASSY | 1 | $346.95 | |
| 19 | 0402-424 | SHIM,25.7X34.9X1.3 | 1 | $10.95 | |
| 19 | 0402-425 | SHIM,25.7X34.9X1.4 | 1 | $10.95 | |
| 19 | 0402-426 | SHIM,25.7X34.9X1.5 | 1 | $12.95 | |
| 19 | 0402-427 | SHIM,25.7X34.9X1.6 | 1 | $10.95 | |
| 19 | 0402-428 | SHIM,25.7X34.9X1.7 | 1 | $12.95 | |
| 20 | 0402-327 | BEARING,BALL (6305) | 1 | $26.95 | |
| 21 | 0402-336 | COLLAR, RETAINING | 1 | $50.95 | |
| 22 | 0402-411 | PIN,DOWEL | 1 | $6.89 | |
| 23 | 0402-331 | COLLAR,LOCKING (M64-1.5 LH) | 1 | $49.95 | |
| 24 | 0402-982 | WASHER,SPRING | 1 | $8.21 | |
| 25 | 0402-981 | COLLAR,SHAFT-SPLINED | 1 | $50.95 | |
| 26 | 0402-947 | GASKET, FLANGE | 1 | $3.16 | |
| 27 | 0502-380 | HOUSING, PINION - MACH | 1 | $178.95 | |
| 28 | 0423-417 | RING,RETAINING-EXT 30 | 1 | $8.21 | |
| 29 | 1402-043 | BEARING, BALL - DOUBLE ROW | 1 | $69.95 | |
| 30 | 0423-423 | RING,RETAINING (HOUSING ID:55) | 1 | $4.13 | |
| 31 | 1402-011 | SEAL | 1 | $5.51 | |
| 32 | 1502-085 | SHAFT,INPUT-ASSEMBLY | 1 | $90.95 | |
| 33 | 0423-393 | CLAMP,42mm DIA - BOOT | 1 | $4.40 | |
| 34 | 0402-985 | BOOT,COUPLER (TBX) | 1 | $6.75 | |
| 35 | 0423-411 | CLAMP,30MM-BOOT | 1 | $4.26 | |
| 36 | 0673-618 | BUMPER,DRIVESHAFT | 1 | $3.57 | |
| 37 | 1402-091 | SHAFT, PROPELLER-REAR | 1 | $94.95 | |
| 38 | 2402-193 | FLANGE,OUTPUT | 1 | $82.95 | |
| 39 | 8408-820 | SCREW,CAP-HFH M8X1.25X20 CL8.8 Z&Y | 1 | $0.68 | |
| 40 | 0423-404 | SCREW,CAP-HFH M10X1.25X120 CL10.9 Z&Y | 1 | $3.30 | |
| 41 | 0423-426 | WASHER,FLAT-.438X.875X.125 | 1 | $0.68 | |
| 42 | 8428-002 | NUT,HEX FLG- CLINCH LOCK- M10-1.25 Z&Y | 1 | $5.09 | |
| 43 | 0423-315 | CLAMP, HOSE-DOUBLE WIRE | 1 | $0.95 | |
| 44 | 0410-049 | HOSE, VENT-GEARCASE | 1 | $30.95 | |
| 45 | 0470-702 | HOSE BARB,INTAKE MANIFOLD | 1 | $2.88 | |
| 46 | 0623-101 | ROUTING CLIP,SNAP-IN | 1 | $5.51 | |
| 47 | 1402-620 | BLADDER,CASE | 1 | $12.35 |
