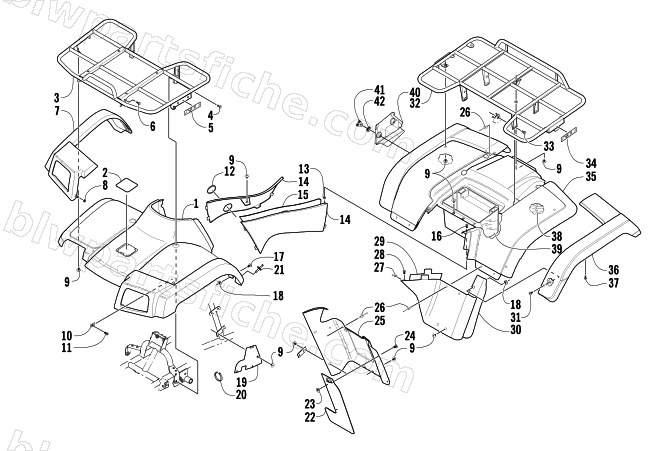

2004 Arctic Cat 500 MANUAL TRANSMISSION 4X4 FIS MRP — BODY PANEL ASSEMBLY
2004 500 MANUAL TRANSMISSION 4X4 FIS MRP
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0506-616 | PANEL,FENDER,FR-ROUTED (RD) | 1 | $405.95 | |
| 1 | 0506-584 | PANEL,FENDER FR-ROUTED (GRN) | 1 | $628.95 | |
| 1 | 0506-721 | PANEL,FENDER-FR.LIME GREEN | 1 | $647.95 | |
| 2 | 1406-141 | COVER,ACCESS-MARSH GREEN (W/LOGO) | 1 | $21.95 | |
| 2 | 1406-142 | COVER,ACCESS-RED (W/LOGO) | 1 | $20.95 | |
| 2 | 1406-041 | COVER,ACCESS-LIME GREEN (W/LOGO) | 1 | $20.95 | |
| 3 | 1506-176 | RACK, FRONT W/FENCE - PLATINUM | 1 | $494.95 | |
| 4 | 8408-816 | SCREW,CAP-HFH M8X1.25X16 CL8.8 Z&Y | 1 | $0.68 | |
| 5 | 0411-646 | DECAL,REFLECTOR-YELLOW | 1 | $17.87 | |
| 6 | 0423-360 | SCREW, CAP HFH M8-1.25 X 12 EM- BLK | 1 | $10.95 | |
| 7 | 1506-158 | FLARE, FRONT RH | 1 | $79.95 | |
| 7 | 1506-159 | FLARE, FRONT LH | 1 | $90.95 | |
| 8 | 0423-357 | NUT, STAMPED-1/4" (SD 25001 SOH) | 1 | $0.95 | |
| 9 | 0423-101 | SCREW,BODY-6MM | 1 | $2.06 | |
| 10 | 0423-031 | NUT,SPEED M6 X 1.0 U-TYPE | 1 | $0.95 | |
| 11 | 8477-616 | SCREW,MACH-TSTRH M6X1.0X16 Z&BLK | 1 | $0.68 | |
| 12 | 0470-404 | GROMMET,GAS VALVE KNOB | 1 | $2.95 | |
| 13 | 0123-010 | NUT,EXPANSION 10-32 | 1 | $6.75 | |
| 14 | 0506-549 | PANEL, SIDE RH-ROUTED (GRN) | 1 | $317.95 | |
| 14 | 0506-673 | PANEL, SIDE-LH-ROUTED GRN | 1 | $126.95 | |
| 14 | 0506-243 | PANEL,SIDE-LH ROUTED - RED | 1 | $36.95 | |
| 14 | 0506-722 | PANEL,SIDE-RH-ROUTED-CAT GREEN | 1 | $79.95 | |
| 14 | 0506-723 | PANEL,SIDE-LH-ROUTED-CAT GREEN | 1 | $32.95 | |
| 15 | 0412-142 | SHIELD,HEAT (PSA) | 1 | $32.95 | |
| 16 | 0423-068 | SCREW,MACH-#10-32X3/4(BLK) | 1 | $0.35 | |
| 17 | 0423-356 | SCREW, SHOULDER-M6-1.0 X 22 RIE BLK | 1 | $0.95 | |
| 18 | 0423-438 | NUT,T W/TEETH - M6 | 1 | $12.35 | |
| 19 | 1406-481 | PANEL,INNER FENDER | 1 | $114.95 | |
| 20 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 | |
| 21 | 0623-362 | RIVET,PLASTIC-REINSTALLABLE | 1 | $0.68 | |
| 22 | 1506-194 | EXTENSION, FLARE-FRONT | 1 | $32.95 | |
| 23 | 0423-077 | NUT,T-W/TEETH (6MM) | 1 | $3.44 | |
| 24 | 0423-361 | SCREW,MACH-TSTRH M6-1.0 X 12 CL8.8 BLK | 1 | $0.95 | |
| 25 | 0406-941 | PANEL, KICK-FR-RH-BLACK | 1 | $79.95 | |
| 25 | 1506-193 | PANEL,KICK-FRONT-LH-ROUTED | 1 | $63.95 | |
| 26 | 0423-046 | RIVET, PLASTIC - DH - .246X.157-.394 BLK | 1 | $1.09 | |
| 27 | 0423-060 | CLIP, TINERMAN -C07508-8A-4 | 1 | $1.95 | |
| 28 | 0623-309 | SCREW, SELF TAP-PHPNH 12-11X3/4 A Z&B | 1 | $0.40 | |
| 29 | 0412-140 | SHIELD,HEAT (PSA) | 1 | $26.95 | |
| 30 | 1506-350 | FENDER EXTENSION-RH-ROUTED | 1 | $163.95 | |
| 30 | 0406-085 | FENDER EXTENSION-LH-MOLDED-BLACK | 1 | $90.95 | |
| 31 | 0423-355 | SCREW, SHOULDER-M6-1.0 X 18-BLK | 1 | $0.95 | |
| 32 | 1506-177 | RACK, REAR W/FENCE - PLATINUM | 1 | $199.95 | |
| 33 | 8409-020 | SCREW,CAP-HFH M10X1.25X20 CL10.9 Z&Y | 1 | $0.54 | |
| 34 | 0411-647 | DECAL,REFLECTOR-RED | 1 | $4.95 | |
| 35 | 1506-519 | PANEL,RR FENDER-GREEN-ROUTED | 1 | $474.95 | |
| 35 | 1506-520 | PANEL,RR FENDER-RED-ROUTED | 1 | $474.95 | |
| 35 | 0506-724 | PANEL,RR FENDER-ROUTED LIME GREEN | 1 | $474.95 | |
| 36 | 0506-552 | FLARE, REAR RH | 1 | $79.95 | |
| 36 | 0506-553 | FLARE, REAR LH | 1 | $79.95 | |
| 37 | 0423-342 | SCREW,SELF TAPPING-.1875 X .75 | 1 | $0.26 | |
| 38 | 0412-124 | SHIELD, HEAT(PSA) | 1 | $33.95 | |
| 39 | 0412-147 | SHIELD,HEAT (PSA) | 1 | $33.95 | |
| 40 | 1406-408 | SHIELD,FUSE BOX | 1 | $17.95 | |
| 41 | 1406-409 | KEY,FUSE BOX SHIELD | 1 | $2.95 | |
| 42 | 1406-851 | SPRING,FUSE BOX SHIELD | 1 | $26.95 |
