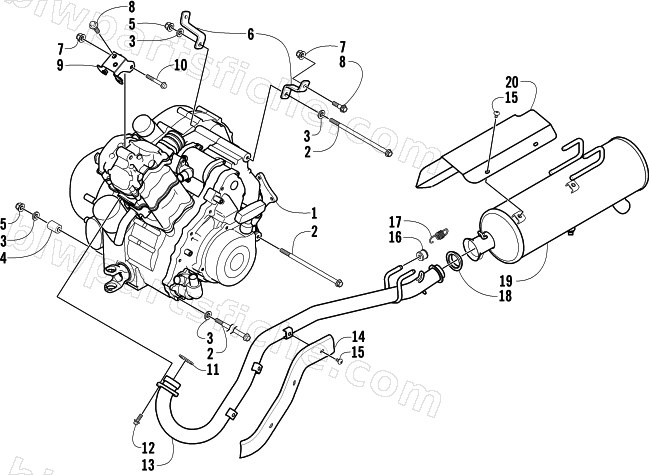

2004 Arctic Cat 500 AUTOMATIC TRANSMISSION 4X4 FIS MRP — ENGINE AND EXHAUST
2004 500 AUTOMATIC TRANSMISSION 4X4 FIS MRP
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0462-029 | ENGINE-ASSY 500 AUTO (W/ELEC SPEEDO) | 1 | $4,892.95 | |
| 2 | 0423-405 | SCREW,CAP-HFH M10X1.25X215 CL10.9 Z&Y | 1 | $6.34 | |
| 3 | 0423-426 | WASHER,FLAT-.438X.875X.125 | 1 | $0.68 | |
| 4 | 1423-025 | SPACER,ENGINE MOUNT | 1 | $10.97 | |
| 5 | 8428-002 | NUT,HEX FLG- CLINCH LOCK- M10-1.25 Z&Y | 1 | $5.09 | |
| 6 | 1506-203 | BRACKET, ENGINE MOUNT - RH BLACK (500A) | 1 | $20.63 | |
| 6 | 1506-204 | BRACKET, ENGINE MOUNT - LH BLACK (500A) | 1 | $20.63 | |
| 7 | 8424-802 | NUT,HEX-FLG M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 8 | 8408-816 | SCREW,CAP-HFH M8X1.25X16 CL8.8 Z&Y | 1 | $0.68 | |
| 9 | 0506-546 | BRKT, MOTOR MOUNT-BLACK | 1 | $20.95 | |
| 10 | 8408-860 | SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y | 1 | $1.37 | |
| 11 | 0412-007 | SEAL,EXHAUST PIPE | 1 | $17.87 | |
| 12 | 8408-820 | SCREW,CAP-HFH M8X1.25X20 CL8.8 Z&Y | 1 | $0.68 | |
| 13 | 0512-177 | PIPE,EXHAUST-BLACK | 1 | $171.95 | |
| 14 | 0412-189 | SHIELD,EXHAUST PIPE | 1 | $31.95 | |
| 15 | 8477-610 | SCREW,MACH-TSTRH M6X1.0X10 Z&BLK | 1 | $0.68 | |
| 16 | 0412-577 | BUSHING,MUFFLER | 1 | $2.88 | |
| 17 | 0612-668 | SPRING,EXTENSION | 1 | $4.68 | |
| 18 | 0612-188 | GASKET,EXH.-TAIL PIPE | 1 | $32.95 | |
| 19 | 0512-139 | MUFFLER,BLACK | 1 | $1,018.95 | |
| 20 | 0412-218 | COVER,MUFFLER | 1 | $71.95 |
