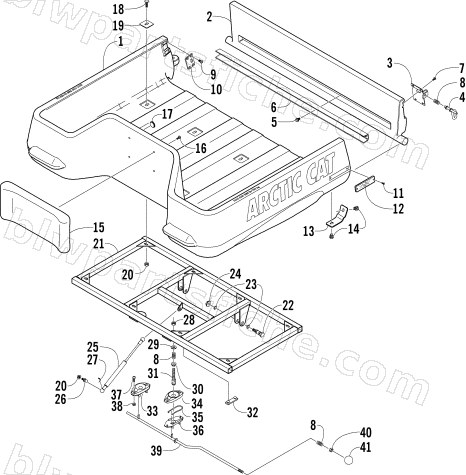

2004 Arctic Cat 400 AUTOMATIC TRANSMISSION 4X4 TBX — CARGO BOX AND TILT FRAME ASSEMBLY
2004 400 AUTOMATIC TRANSMISSION 4X4 TBX
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0506-509 | BOX,CARGO | 1 | $1,098.95 | |
| 2 | 0506-887 | TAILGATE-MFG ASSY | 1 | $381.95 | |
| 3 | 0506-504 | BODY,LATCH-RH-BLACK | 1 | $62.95 | |
| 3 | 0506-505 | BODY,LATCH-LH-BLACK | 1 | $64.95 | |
| 4 | 0506-884 | PIN,LATCH-RH-PTD BLACK | 1 | $72.95 | |
| 4 | 0506-885 | PIN,LATCH-LH-PTD BLACK | 1 | $74.95 | |
| 5 | 8408-812 | SCREW,CAP-HFH M8X1.25X12 CL8.8 Z&Y | 1 | $1.78 | |
| 6 | 0406-807 | CHANNEL, REINFORCEMENT-TAILGATE | 1 | $169.95 | |
| 7 | 8476-612 | SCREW,MACH-TSTRH M6X1.0X12 Z&Y | 1 | $0.95 | |
| 8 | 0406-934 | SPRING, LATCH-TAILGATE | 1 | $8.21 | |
| 9 | 8474-616 | SCREW,MACH-TSFH M6X1.0X16 CL8.8 BLK | 1 | $12.35 | |
| 10 | 2406-114 | STRIKE,LATCH-TAILGATE-BLACK | 1 | $20.63 | |
| 11 | 0623-269 | CLIP, CHRISTMAS TREE | 1 | $1.23 | |
| 12 | 0606-029 | REFLECTOR, RED | 1 | $13.73 | |
| 13 | 0506-986 | BRACKET, HINGE - BLACK | 1 | $13.73 | |
| 14 | 0423-412 | SCREW,MACH-TSTRH M8X1.25X12 PHOS BLK | 1 | $4.54 | |
| 15 | 0506-686 | PAD, BACK REST | 1 | $156.95 | |
| 16 | 8476-620 | SCREW,MACH-TSTRH M6X1.0X20 Z&Y | 1 | $0.40 | |
| 17 | 0616-348 | PLUG,BELLYPAN 1.12 | 1 | $1.50 | |
| 18 | 0423-623 | BOLT,CRG-M8-1.25X30-BLK | 1 | $1.50 | |
| 19 | 1506-166 | PLATE,RETAINER-BLACK | 1 | $10.97 | |
| 20 | 8424-802 | NUT,HEX-FLG M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 21 | 0506-820 | FRAME,TILT-BLACK | 1 | $447.95 | |
| 22 | 0423-433 | PIN, PIVOT-CARGO BOX | 1 | $20.63 | |
| 23 | 1602-213 | O-RING,2-013 | 1 | $0.40 | |
| 24 | 0423-388 | NUT,HEX FL M12-1.75 | 1 | $0.95 | |
| 25 | 0506-822 | SUPPORT,LIFT | 1 | $99.95 | |
| 26 | 0423-401 | STUD,LIFT SUPPORT | 1 | $20.95 | |
| 27 | 0423-414 | RING,RETAINING | 1 | $15.95 | |
| 28 | 0423-157 | NUT, TOP-LOCK | 1 | $0.95 | |
| 29 | 8050-282 | WASHER,FLAT- 3/8 X 1.000 X .063 Z&Y | 1 | $0.95 | |
| 30 | 0423-322 | NUT, WHEEL MOUNTING-Z&C | 1 | $2.95 | |
| 31 | 0423-354 | STUD, LATCH CARGO BOX | 1 | $20.95 | |
| 32 | 0406-879 | BUMPER, SEAT | 1 | $3.71 | |
| 33 | 2706-164 | SEAT LATCH-MFG ASSY | 1 | $15.11 | |
| 34 | 1673-634 | BACK,LATCH-SEAT | 1 | $8.95 | |
| 35 | 0673-023 | CLIP,SPRING RETAINING-SS | 1 | $39.95 | |
| 36 | 1673-635 | COVER,LATCH-SEAT | 1 | $5.95 | |
| 38 | 8424-602 | NUT,HEX-FLG M6X1.0 CL8 Z&Y | 1 | $0.26 | |
| 39 | 0506-687 | SHAFT, RELEASE-BLACK | 1 | $49.95 | |
| 40 | 8042-486 | NUT,3/8-16 HEX-REG-GR5 Z&Y | 1 | $0.26 | |
| 41 | 1406-022 | KNOB, RELEASE | 1 | $26.95 |
