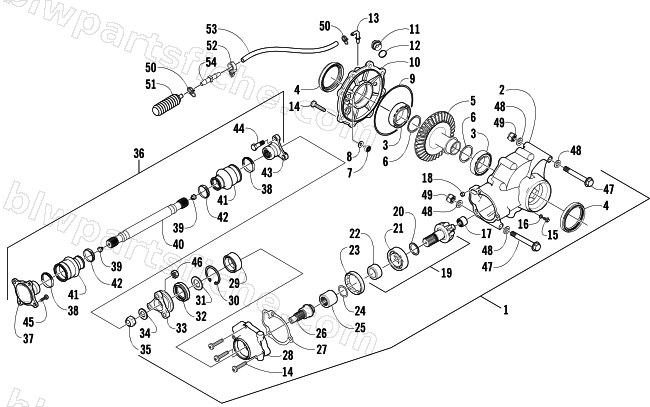

2003 Arctic Cat 500 TRV AUTOMATIC TRANSMISSION — REAR DRIVE GEARCASE ASSEMBLY
2003 500 TRV AUTOMATIC TRANSMISSION
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0502-440 | GEARCASE, REAR (3.6)-ASSEMBLY | 1 | $1,730.95 | |
| 2 | 0502-352 | HOUSING,GEARCASE-MACH | 1 | $228.95 | |
| 3 | 0402-393 | BEARING,BALL-SR(6008 Z C-O) | 1 | $17.87 | |
| 4 | 2402-150 | SEAL,GEARCASE-HR | 1 | $23.39 | |
| 5 | 0402-965 | GEAR,RING-RR (36T-IS) | 1 | $314.95 | |
| 6 | 0402-405 | SHIM,41X49X1.3 | 1 | $10.97 | |
| 6 | 0402-406 | SHIM,41X49X1.4 | 1 | $10.97 | |
| 6 | 0402-407 | SHIM,41X49X1.5 | 1 | $10.97 | |
| 6 | 0402-408 | SHIM,41X49X1.6 | 1 | $12.35 | |
| 6 | 0402-409 | SHIM,41X49X1.7 | 1 | $10.97 | |
| 7 | 0402-326 | BUTTON,THRUST | 1 | $6.34 | |
| 8 | 0402-429 | SHIM,6.3X18X1.3 | 1 | $10.97 | |
| 8 | 0402-430 | SHIM,6.3X18X1.4 | 1 | $12.35 | |
| 8 | 0402-431 | SHIM,6.3X18X1.5 | 1 | $12.35 | |
| 8 | 0402-432 | SHIM,6.3X18X1.6 | 1 | $10.97 | |
| 8 | 0402-433 | SHIM,6.3X18X1.7 | 1 | $12.35 | |
| 9 | 0423-149 | O-RING,150X 2MM | 1 | $17.87 | |
| 10 | 0502-346 | COVER,GEARCASE-MACH | 1 | $99.95 | |
| 11 | 0402-333 | PLUG, FILL | 1 | $13.73 | |
| 13 | 0402-329 | BARB,90-DEG | 1 | $17.95 | |
| 14 | 0423-118 | SCREW,SELF TAP-TSPNH M8X1.25X40 | 1 | $1.78 | |
| 15 | 1402-210 | PLUG,DRAIN-MAGNETIC | 1 | $20.63 | |
| 16 | 0423-153 | O-RING, GEARCASE,6X1.5MM | 1 | $3.96 | |
| 17 | 0402-328 | BEARING,NEEDLE (16NQ2316) | 1 | $17.87 | |
| 18 | 0402-411 | PIN,DOWEL | 1 | $6.89 | |
| 19 | 0502-123 | GEAR,PINION (10T) SUB-ASSY | 1 | $346.95 | |
| 20 | 0402-424 | SHIM,25.7X34.9X1.3 | 1 | $10.95 | |
| 20 | 0402-425 | SHIM,25.7X34.9X1.4 | 1 | $10.95 | |
| 20 | 0402-426 | SHIM,25.7X34.9X1.5 | 1 | $12.95 | |
| 20 | 0402-427 | SHIM,25.7X34.9X1.6 | 1 | $10.95 | |
| 20 | 0402-428 | SHIM,25.7X34.9X1.7 | 1 | $12.95 | |
| 21 | 0402-327 | BEARING,BALL (6305) | 1 | $26.95 | |
| 22 | 0402-336 | COLLAR, RETAINING | 1 | $50.95 | |
| 23 | 0402-331 | COLLAR,LOCKING (M64-1.5 LH) | 1 | $49.95 | |
| 24 | 0402-982 | WASHER,SPRING | 1 | $8.21 | |
| 25 | 0402-981 | COLLAR,SHAFT-SPLINED | 1 | $50.95 | |
| 26 | 0402-410 | SHAFT,INPUT-DIFFERENTIAL | 1 | $118.95 | |
| 27 | 0402-947 | GASKET, FLANGE | 1 | $3.16 | |
| 28 | 0502-345 | HOUSING,PINION-MACH | 1 | $97.95 | |
| 29 | 0402-003 | BEARING,WHEEL HUB-RR (ATV-BB-1) | 1 | $63.95 | |
| 30 | 0402-332 | RING,RETAINING-EXT (DSH-25) | 1 | $23.95 | |
| 31 | 0402-346 | SPACER,DRIVE-FRONT | 1 | $2.95 | |
| 32 | 0402-395 | SEAL,30X52X14 | 1 | $27.95 | |
| 33 | 0402-422 | FLANGE,DRIVE | 1 | $122.95 | |
| 34 | 0423-134 | WASHER,FRONT DRIVE | 1 | $3.95 | |
| 35 | 0423-135 | NUT,FRONT DRIVE | 1 | $16.49 | |
| 36 | 0502-348 | COUPLER,DRIVE-REAR (TBX) | 1 | $263.95 | |
| 38 | 0423-393 | CLAMP,42mm DIA - BOOT | 1 | $4.40 | |
| 39 | 0673-618 | BUMPER,DRIVESHAFT | 1 | $3.57 | |
| 41 | 0402-985 | BOOT,COUPLER (TBX) | 1 | $6.75 | |
| 42 | 0423-411 | CLAMP,30MM-BOOT | 1 | $4.26 | |
| 44 | 8409-030 | SCREW,CAP-HFH M10X1.25X30 CL10.9 Z&Y | 1 | $2.47 | |
| 45 | 8408-820 | SCREW,CAP-HFH M8X1.25X20 CL8.8 Z&Y | 1 | $0.68 | |
| 46 | 0423-157 | NUT, TOP-LOCK | 1 | $0.95 | |
| 47 | 0423-404 | SCREW,CAP-HFH M10X1.25X120 CL10.9 Z&Y | 1 | $3.30 | |
| 48 | 0423-426 | WASHER,FLAT-.438X.875X.125 | 1 | $0.68 | |
| 49 | 8428-002 | NUT,HEX FLG- CLINCH LOCK- M10-1.25 Z&Y | 1 | $5.09 | |
| 50 | 0423-315 | CLAMP, HOSE-DOUBLE WIRE | 1 | $0.95 | |
| 51 | 1402-620 | BLADDER,CASE | 1 | $12.35 | |
| 52 | 0623-101 | ROUTING CLIP,SNAP-IN | 1 | $5.51 | |
| 53 | 0410-049 | HOSE, VENT-GEARCASE | 1 | $30.95 | |
| 54 | 0470-702 | HOSE BARB,INTAKE MANIFOLD | 1 | $2.88 |
