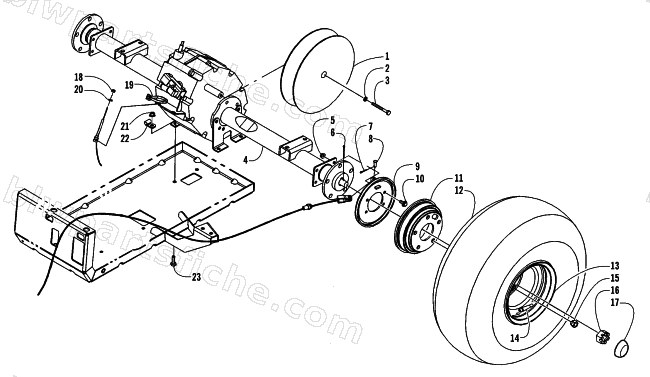

2002 Arctic Cat SBS 1000 — REAR TIRE AND TRANSAXLE ASSEMBLY
2002 SBS 1000
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3401-175 | CLUTCH-DRIVEN | 1 | $1,332.95 | |
| 2 | 3401-403 | WASHER-CLUTCH | 1 | $17.95 | |
| 3 | 3401-404 | SCREW-HH | 1 | $8.95 | |
| 5 | 3401-048 | "NUT-FLANGE, NI (5/16-18 UNC)" | 1 | $1.95 | |
| 6 | 3401-409 | PIN-COTTER | 1 | $1.95 | |
| 7 | 3401-115 | PIN-COTTER (.125X.750,STL,NP) | 1 | $1.95 | |
| 8 | 3401-063 | "PIN-CLEVIS (.31X.75,.156 HOLE," | 1 | $2.95 | |
| 9 | 3401-184 | BRAKE-LH (160MM) | 1 | $509.95 | |
| 9 | 3401-185 | BRAKE-RH (160MM) | 1 | $509.95 | |
| 10 | 3401-101 | "SCREW (.313-18NC X .750,GR5)" | 1 | $4.95 | |
| 11 | 3401-017 | DRUM-BRAKE (MACHINING) | 1 | $163.95 | |
| 12 | 3401-406 | TIRE | 1 | $114.95 | |
| 13 | 3401-407 | WHEEL-5 BOLT | 1 | $87.95 | |
| 14 | 3401-386 | STEM-VALVE | 1 | $11.95 | |
| 15 | 3401-059 | "NUT-LUG (1/2-20UNF,.81HX,YZ)" | 1 | $16.95 | |
| 16 | 3401-410 | NUT-CASTLE | 1 | $25.95 | |
| 17 | 0403-035 | CAP,WHEEL-CTR | 1 | $12.35 | |
| 18 | 3401-130 | NUT-LOCK (#10-24 EXVS) | 1 | $2.95 | |
| 19 | 3401-127 | TIE-CABLE (BLK, 1/16-1 3/4 D | 1 | $1.95 | |
| 20 | 3401-113 | WASHER-FLAT(.195X.563,STL,YZ | 1 | $1.95 | |
| 21 | 3401-049 | "NUT-FLANGE, NI (3/8-16 UNC)" | 1 | $1.95 | |
| 22 | 3401-053 | R-CLAMP | 1 | $8.95 | |
| 23 | 3401-099 | "SCREW-HHF (.375-16X1.25,YZ,WHI" | 1 | $4.95 |
