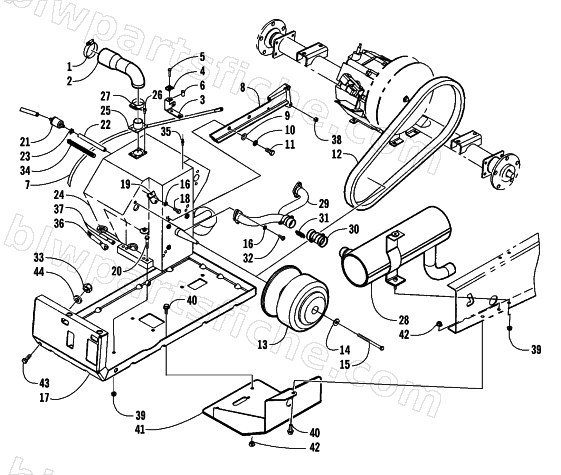

2002 Arctic Cat SBS 1000 — ENGINE AND CLUTCH ASSEMBLY
2002 SBS 1000
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3401-054 | CLAMP-HOSE | 1 | $10.95 | |
| 2 | 3401-176 | HOSE-INTAKE (16HP) | 1 | $64.95 | |
| 3 | 3401-174 | BRACKET-CABLE | 1 | $19.95 | |
| 4 | 3401-154 | CLAMP-CABLE | 1 | $3.95 | |
| 5 | 3401-129 | SCREW-HH (10-32 X 1 MS) | 1 | $2.95 | |
| 6 | 3401-079 | INSERT-THREADED | 1 | $4.95 | |
| 7 | 3401-255 | CABLE-THROTTLE | 1 | $112.95 | |
| 9 | 3401-108 | "WASHER-FLAT(.469X.922,STL,YZ,." | 1 | $1.95 | |
| 10 | 3401-313 | WASHER-LOCK(SP,.438,STL,YZ,.1) | 1 | $1.95 | |
| 11 | 3401-102 | "SCREW-HH(.438-14X1.000,GR5,YZ)" | 1 | $4.95 | |
| 12 | 3401-187 | BELT-DRIVE (16HP) | 1 | $137.95 | |
| 13 | 3401-253 | CLUTCH-DRIVE (16HP) | 1 | $1,816.95 | |
| 14 | 3401-149 | WASHER (AXLE BRG RTNR) | 1 | $5.95 | |
| 15 | 3401-192 | SCREW-HH (5/16-24X4.5) | 1 | $6.95 | |
| 16 | 3401-105 | "WASHER-LOCK (SP .313,STL,YZ,.1" | 1 | $1.95 | |
| 17 | 3401-012 | "MOUNT-ENGINE(, 16HP WELDED, BL" | 1 | $236.95 | |
| 18 | 3401-151 | SCREW-CAP | 1 | $3.02 | |
| 20 | 3401-090 | "SCREW-HH(.312-18X1.612,GR5,YZ)" | 1 | $4.95 | |
| 21 | 3401-161 | FILTER-FUEL (ASM) | 1 | $35.95 | |
| 22 | 3401-146 | HOSE-GAS | 1 | $2.95 | |
| 23 | 3401-058 | CLAMP | 1 | $1.95 | |
| 25 | 3401-172 | BRACKET-INTAKE (16HP WELDED) | 1 | $44.95 | |
| 26 | 3401-193 | "SCREW (SHCS, M6-1.0X12)" | 1 | $1.95 | |
| 27 | 3401-055 | CLAMP-HOSE | 1 | $5.95 | |
| 28 | 3401-013 | MUFFLER-ENGINE (16HP) | 1 | $730.95 | |
| 29 | 3401-014 | MANIFOLD-ENGINE (16HP) | 1 | $220.95 | |
| 30 | 3401-015 | "COUPLER-EXHAUST(, 16HP)" | 1 | $56.95 | |
| 31 | 3401-016 | "SPRING-COUPLER, EXHAUST" | 1 | $45.95 | |
| 32 | 3401-121 | SCREW (SOCKET BUTTON HD) | 1 | $2.95 | |
| 33 | 3401-074 | NUT-HHF (.250-20 GR2 YZ SIDELO | 1 | $4.95 | |
| 34 | 3401-209 | "CONDUIT-LINE, FUEL" | 1 | $7.95 | |
| 35 | 3401-243 | "BALL-STUD (1/4"")" | 1 | $16.95 | |
| 36 | 3401-219 | "HARNESS-WIRE, ENGINE" | 1 | $61.95 | |
| 37 | 3401-064 | POSITIVE RED WIRE ASM | 1 | $16.95 | |
| 38 | 3401-133 | "NUT-LOCK( NIM8-1.25,CL8,YZ)" | 1 | $1.95 | |
| 39 | 3401-048 | "NUT-FLANGE, NI (5/16-18 UNC)" | 1 | $1.95 | |
| 40 | 3401-095 | "SCREW-HHF (.375-16X1.00,GR2,YZ" | 1 | $9.95 | |
| 41 | 3401-010 | "CLUTCH-GUARD (WELDED, BLACK)" | 1 | $79.95 | |
| 42 | 3401-049 | "NUT-FLANGE, NI (3/8-16 UNC)" | 1 | $1.95 | |
| 43 | 3401-526 | SCREW-HH | 1 | $3.95 | |
| 44 | 3401-107 | "WASHER-LOCK/EXT(.313,STL,YZ,.0" | 1 | $1.95 |
