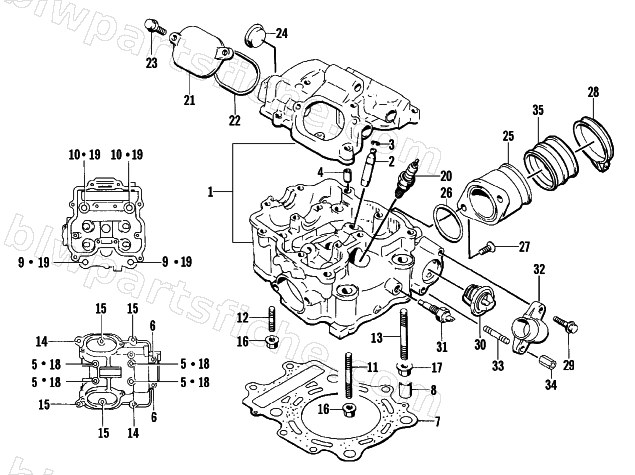

2002 Arctic Cat 400 4x4 MANUAL TRANSMISSION FIS () — CYLINDER HEAD ASSEMBLY
2002 400 4x4 MANUAL TRANSMISSION FIS ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 3402-539 | GASKET SET, ( 400 ATV ) | 1 | $244.95 | |
| 0 | 3402-547 | GASKET SET, MANUAL ONLY | 1 | $236.95 | |
| 1 | 3402-098 | HEAD ASSY, CYLINDER(400,454 ATV) | 1 | $1,630.95 | |
| 1 | 3402-361 | HEAD ASSY,CYLINDER | 1 | $1,630.95 | |
| 2 | 3402-099 | GUIDE, VALVE | 1 | $52.95 | |
| 3 | 3423-068 | CIRCLIP,M10 | 1 | $3.30 | |
| 4 | 3423-043 | PIN,ALIGNMENT,8MM | 1 | $9.59 | |
| 5 | 3423-006 | BOLT, 6X55 | 1 | $3.02 | |
| 6 | 3007-395 | BOLT | 1 | $3.44 | |
| 7 | 3402-163 | GASKET, CYLINDER HEAD | 1 | $94.95 | |
| 7 | 3402-362 | GASKET,CYL.HEAD | 1 | $94.95 | |
| 8 | 3423-088 | PIN, CYLINDER HEAD KNOCK(ALIGMENT) | 1 | $4.54 | |
| 9 | 3423-015 | BOLT, L:190,10MM | 1 | $17.95 | |
| 10 | 3423-016 | BOLT, L:200,10MM | 1 | $17.87 | |
| 11 | 3007-480 | BOLT,STUD | 1 | $2.06 | |
| 12 | 3423-864 | BOLT,STUD | 1 | $2.06 | |
| 13 | 3423-862 | BOLT,STUD | 1 | $4.54 | |
| 14 | 3007-505 | BOLT,OIL PAN | 1 | $3.16 | |
| 15 | 3007-380 | BOLT | 1 | $3.16 | |
| 16 | 3007-373 | NUT | 1 | $3.16 | |
| 17 | 3007-390 | NUT,INTER COOLER | 1 | $3.16 | |
| 18 | 3003-290 | GASKET,CHECK VALVE,6MM | 1 | $3.85 | |
| 19 | 3402-010 | GASKET, HEAD NUT,10MM | 1 | $5.37 | |
| 20 | 0217-632 | SPARK PLUG - NGK CR6E | 1 | $10.97 | |
| 21 | 3402-100 | CAP, INSPECTION | 1 | $48.95 | |
| 22 | 3402-101 | O RING, INSPECTION CAP | 1 | $12.35 | |
| 23 | 3007-409 | BOLT | 1 | $3.16 | |
| 24 | 3402-035 | PLUG, CYLINDER HEAD,25MM | 1 | $17.87 | |
| 25 | 3402-149 | PIPE ASSY, INTAKE | 1 | $112.95 | |
| 25 | 3402-357 | PIPE,INTAKE NO.1(ALU) | 1 | $74.95 | |
| 26 | 3423-332 | O-RING (D:1.9, ID:40.7) | 1 | $20.95 | |
| 26 | 3423-353 | O- RING(D:2.4,ID:39.7) | 1 | $10.97 | |
| 27 | 3423-019 | SCREW, 6X16 | 1 | $3.02 | |
| 27 | 3423-347 | BOLT,6X16 | 1 | $3.57 | |
| 28 | 3402-086 | CLAMP,M50 | 1 | $12.35 | |
| 30 | 3413-015 | THERMOSTAT | 1 | $108.95 | |
| 30 | 3413-012 | THERMOSTAT, WATER | 1 | $108.95 | |
| 31 | 3530-057 | SWITCHASSY,WATER TEMP | 1 | $133.95 | |
| 32 | 3413-004 | COVER, THERMOSTAT | 1 | $82.95 | |
| 33 | 3423-354 | BOLT,LOWER-M6X16 | 1 | $1.78 | |
| 34 | 3423-349 | NUT,6MM | 1 | $6.34 | |
| 35 | 0470-412 | TUBE,INTAKE-CARB/ENG | 1 | $40.95 |
