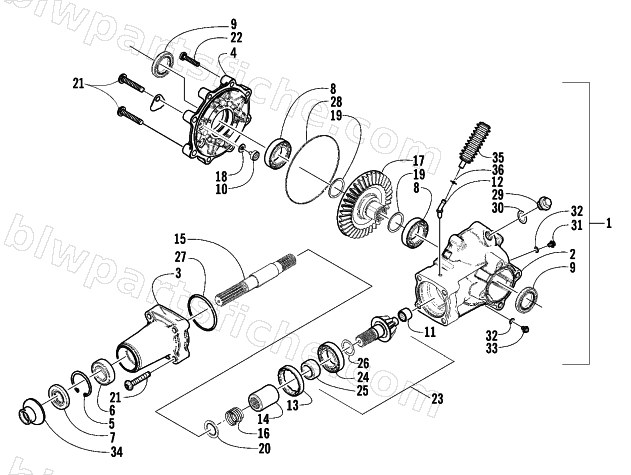

2002 Arctic Cat 400 4X4 MANUAL TRANSMISSION () — REAR DRIVE GEARCASE ASSEMBLY
2002 400 4X4 MANUAL TRANSMISSION ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 0502-249 | GEARCASE, REAR-ASSY (3.6) | 1 | $1,730.95 | |
| 2 | 0502-088 | HOUSING,GEARCASE - MACH | 1 | $525.95 | |
| 3 | 0502-087 | HOUSING,PINION - MACH | 1 | $272.95 | |
| 4 | 0502-089 | COVER,GEARCASE - MACH | 1 | $99.95 | |
| 5 | 0402-321 | RING,RETAINING - INT-52 | 1 | $11.95 | |
| 6 | 0402-322 | BEARING,BALL (6205 2RS C3) | 1 | $27.95 | |
| 7 | 0402-323 | SEAL,25 X 52 X 8 DC | 1 | $13.73 | |
| 8 | 0402-324 | BEARING,BALL (6007 OPEN ) | 1 | $33.95 | |
| 9 | 0402-325 | SEAL,35 X 55 X 8 TC | 1 | $6.75 | |
| 10 | 0402-326 | BUTTON,THRUST | 1 | $6.34 | |
| 11 | 0402-328 | BEARING,NEEDLE (16NQ2316) | 1 | $17.87 | |
| 12 | 0402-330 | BARB,45-DEG | 1 | $21.95 | |
| 13 | 0402-331 | COLLAR,LOCKING (M64-1.5 LH) | 1 | $49.95 | |
| 14 | 0402-335 | COLLAR,SHAFT-SPLINED | 1 | $48.95 | |
| 15 | 0402-902 | SHAFT, THRUST | 1 | $288.95 | |
| 16 | 0402-338 | SPRING,COMP - GROUND | 1 | $45.95 | |
| 17 | 0402-381 | GEAR,RING-RR (36T) | 1 | $352.95 | |
| 18 | 0402-429 | SHIM,6.3X18X1.3 | 1 | $10.97 | |
| 18 | 0402-430 | SHIM,6.3X18X1.4 | 1 | $12.35 | |
| 18 | 0402-431 | SHIM,6.3X18X1.5 | 1 | $12.35 | |
| 18 | 0402-432 | SHIM,6.3X18X1.6 | 1 | $10.97 | |
| 18 | 0402-433 | SHIM,6.3X18X1.7 | 1 | $12.35 | |
| 19 | 0402-434 | SHIM,35.7X43.8X1.3 | 1 | $8.95 | |
| 19 | 0402-435 | SHIM,35.7X43.8X1.4 | 1 | $10.95 | |
| 19 | 0402-436 | SHIM,35.7X43.8X1.5 | 1 | $10.95 | |
| 19 | 0402-437 | SHIM,35.7X43.8X1.6 | 1 | $12.95 | |
| 19 | 0402-438 | SHIM,6.3X18X1.7 | 1 | $12.35 | |
| 20 | 0423-111 | WASHER,MACHINE | 1 | $0.85 | |
| 21 | 0423-115 | SCREW,SELF TAP-TSPNH M10X1.5X55 | 1 | $1.78 | |
| 22 | 0423-118 | SCREW,SELF TAP-TSPNH M8X1.25X40 | 1 | $1.78 | |
| 23 | 0502-123 | GEAR,PINION (10T) SUB-ASSY | 1 | $346.95 | |
| 24 | 0402-327 | BEARING,BALL (6305) | 1 | $26.95 | |
| 25 | 0402-336 | COLLAR, RETAINING | 1 | $50.95 | |
| 26 | 0402-424 | SHIM,25.7X34.9X1.3 | 1 | $10.95 | |
| 26 | 0402-425 | SHIM,25.7X34.9X1.4 | 1 | $10.95 | |
| 26 | 0402-426 | SHIM,25.7X34.9X1.5 | 1 | $12.95 | |
| 26 | 0402-427 | SHIM,25.7X34.9X1.6 | 1 | $10.95 | |
| 26 | 0402-428 | SHIM,25.7X34.9X1.7 | 1 | $12.95 | |
| 27 | 0423-148 | O-RING,75X 2MM | 1 | $1.95 | |
| 28 | 0423-149 | O-RING,150X 2MM | 1 | $17.87 | |
| 29 | 0402-333 | PLUG, FILL | 1 | $13.73 | |
| 31 | 0402-334 | PLUG,DRAIN | 1 | $32.95 | |
| 33 | 1402-210 | PLUG,DRAIN-MAGNETIC | 1 | $20.63 | |
| 34 | 0402-884 | BOOT, REAR DRIVE | 1 | $17.95 | |
| 35 | 1402-620 | BLADDER,CASE | 1 | $12.35 | |
| 36 | 0423-315 | CLAMP, HOSE-DOUBLE WIRE | 1 | $0.95 |
